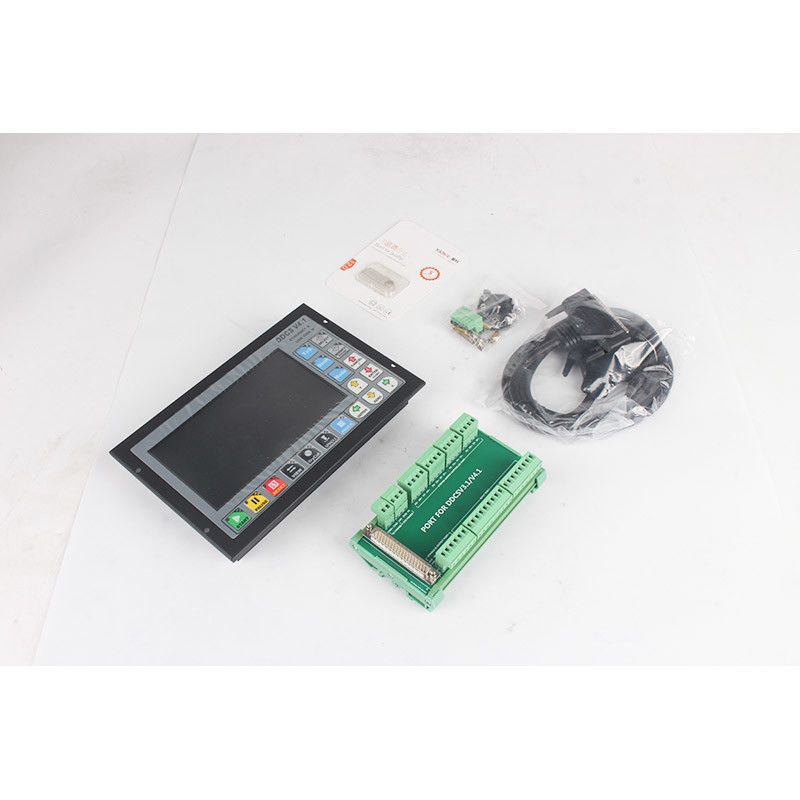

Το πακέτο περιλαμβάνει:
1 × DDCSV4.1 Ελεγκτής CNC (3/4 άξονες προαιρετικά)
1 × 4GB flash drive USB
1 × καλώδιο επεκτάσεως USB και άλλα μικρά εξαρτήματα
1 × Πίνακα διακοπής
Το εγχειρίδιο χρήσης στα αγγλικά θα σταλεί σε σας μέσω e-mail, παρακαλούμε αφήστε το e-mail ID σας μετά την αγορά. :)
Το DDCS V4.1 είναι ένας 3/4 άξονας εκτός σύνδεσης ελεγκτής κίνησης που αναβαθμίστηκε με βάση το DDCS V3.1, V2.1 και V1.1. DDCS V4.1 συνεχίζεται
Κληρονομώντας τα σταθερά απλά και αποτελεσματικά χαρακτηριστικά της σειράς DDCS και σύμφωνα με τις ελλείψεις του DDCS V3.1,
Ο αλγόριθμος βελτιώθηκε και η περιστροφή των εντολών προγραμματισμού αυξήθηκε.
Οι εντολές κλπ., βελτιώνουν τη λειτουργία προσομοίωσης κλπ., υποστηρίζουν τη διαμόρφωση θύρας IO κλπ. και βελτιώνουν τη λειτουργία του προϊόντος του
Ο ελεγκτής DDCS CNC ως σύνολο, καθιστώντας τον πιο λειτουργικό.
Πιο σταθερή και ισχυρή, και πιο κατάλληλη για τις ανάγκες των πελατών.
Το σύστημα DDCS V4.1 CNC υιοθετεί τη δομή σχεδιασμού ARM+FPGA, το ARM ολοκληρώνει τη διεπαφή ανθρώπου-μηχανής και το τμήμα ανάλυσης κώδικα,
και το FPGA συμπληρώνει το κάτω μέρος
Το γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό γερμανικό
Υποθέστε ότι η ταχύτητα και η επιτάχυνση είναι υψηλότερες.
Λογικός σχεδιασμός, αξιόπιστος έλεγχος και βολική λειτουργία, το DDCS V4.1 βελτιώνει τη λειτουργία του προϊόντος και τη δομή διάταξης των πάνελ,
Αλλά 17 κλειδιά μπορούν ακόμα να ολοκληρώσουν όλα τα de-
Το DDCS V4.1 υποστηρίζει επίσης το καθολικό σύνολο εντολών G συμβατό με το FANUC.
1) οθόνη 7 ιντσών, 17 πλήκτρα, 18 οπτικοσύνδεσμοι μεμονωμένες διεπαφές ψηφιακής εισόδου, 3 οπτικοσύνδεσμοι μεμονωμένες πύλες ψηφιακής εισόδου,
2) Η νέα έκδοση ενισχύει τον αλγόριθμο και εισάγει έναν νέο αλγόριθμο σχεδιασμού κίνησης, ο οποίος καθιστά την πορεία των μικρών τμημάτων γραμμών πιο ομαλή μέσω διαμορφώσιμων σφαλμάτων περίγραμμα·
3) 1 κανάλι 0-10V αναλογική διεπαφή εξόδου ελέγχου ταχύτητας σπινδύλου, και ο σπινδύλος μπορεί να ρυθμιστεί ως σπινδύλος σερβο;
4) η λειτουργία κίνησης 3-4 άξονων υιοθετεί τη λειτουργία διαφοροποίησης και τη λειτουργία διπλού παλμού για να επιλέγουν οι πελάτες, η μέγιστη συχνότητα εξόδου του παλμού παρεμβολής είναι 500Khz·
5) ARM9 κύριο τσιπ ελέγχου, τσιπ πυρήνα αλγορίθμου FPGA·
6) οθόνη TFT 7 ιντσών, μέγεθος: 1024x600 pixels, ανάλυση: 72 pixels/inch,
7) Η κύρια συσκευή ελέγχου είναι είσοδος ισχύος 24VDC, και η ισχύς ισχύος απαιτείται να είναι τουλάχιστον 0,5A· η ισχύς εισόδου της θύρας IO είναι επίσης 24VDC, και η ισχύς ισχύος πρέπει να είναι
απαιτείται να είναι τουλάχιστον 0,5A· το κύριο σύστημα ελέγχου τροφοδοσίας τροφοδοσίας τροφοδοσίας, η πύλη τροφοδοσίας τροφοδοσίας τροφοδοσίας τροφοδοσίας τροφοδοσίας τροφοδοσίας τροφοδοσίας τροφοδοσίας τροφοδοσίας τροφοδοσίας τροφοδοσίας τροφοδοσίας τροφοδοσίας τροφοδοσίας τροφοδοσίας τροφοδοσίας τροφοδοσίας τροφοδοσίας τροφοδοσίαςΌλες οι θύρες IO είναι άκυρες.;
8) Υποστήριξη MPG πρότυπο.
9) Υποστήριξη της χειροκίνητης άσκησης με έναν άξονα και της σύνδεσης και της λειτουργίας με σταθερή απόσταση των κουμπιών πίνακα·
10) Υποστήριξη λειτουργίας καθορισμένης γραμμής και πλησιέστερου σημείου·
11) Υποστήριξη της ρύθμισης πλωτού εργαλείου, της ρύθμισης σταθερού εργαλείου, της ρύθμισης γωνιακού σημείου και της μέτρησης μήκους εργαλείου
12) Υποστηρίζει επεξεργασία συστοιχίας, διαδοχική επεξεργασία, επίπεδη άλεση και κυλινδρική άλεση.
13) Υποστήριξη της προσαρμογής της μετατόπισης του τετραάξονου XYZA·
14) Σημεία διακοπής αναστολής υποστήριξης, σημεία διακοπής διακοπής ενεργοποίησης και σημεία διακοπής φορτίου
15) Υποστήριξη λειτουργίας προέλευσης πολλαπλών εργαστηρίων, οι χρήστες μπορούν να αποθηκεύσουν την προέλευση και την προέλευση φορτίου κατά περίπτωση
16) Υποστήριξη της λειτουργίας κέντρωσης των άξονων X και Y·
17) Υποστήριξη λειτουργίας προσομοίωσης και κατά τη διάρκεια της προσομοίωσης, μπορείτε να ρυθμίσετε τη μεγέθυνση για να παρατηρήσετε προσεκτικά αν η πορεία προγραμματισμού είναι σύμφωνη με τις προσδοκίες, και να εκτελέσει το όριο λογισμικού
Bit check, μπορείτε να σταματήσετε κατά βούληση κατά τη διάρκεια της προσομοίωσης, μετά το πάτημα του κουμπιού εκκίνησης, το σύστημα θα ξεκινήσει την εκτέλεση από το σημείο διακοπής παύσης προσομοίωσης
18) Η επικοινωνία μεταξύ του ελεγκτή και του υπολογιστή μπορεί να πραγματοποιηθεί μέσω της θύρας σύνδεσης Ethernet, η οποία είναι βολική για λειτουργίες όπως η ανάγνωση και η αντιγραφή αρχείων.
19) Η μνήμη του ελεγκτή είναι 1G· η εντολή G μπορεί επίσης να διαβαστεί από τον δίσκο U και δεν απαιτείται το μέγεθος του αρχείου της εντολής G.
συσκευασία ομιλίας·
20) Η γλώσσα του ελεγκτή υιοθετεί διεθνή κωδικοποίηση και υποστηρίζει βασικά όλες τις γλώσσες.
21) Ο ελεγκτής DDCS V4.1 υποστηρίζει μόνο τον διακόπτη ορίου τύπου NPN.
22) Τα δικαιώματα χρήσης του υπευθύνου επεξεργασίας περιλαμβάνουν τον διαχειριστή, τον διαχειριστή και τον υπευθύνο.
Νέα χαρακτηριστικά του DDCS V4.1 έναντι του DDCS V3.1:
1) Προσθήκη μεταφοράς αρχείων μέσω Ethernet.
2) Η συνάρτηση του άξονα χαρτογράφησης προστίθεται στη συνάρτηση CNC (μπορεί να χρησιμοποιηθεί για τη διαμόρφωση της μηχανής δομής διπλής δομής κιβωτίου Y) ·
3) Το σπινδύλιο μπορεί επίσης να ρυθμιστεί ως σπινδύλιο σερβο;
4) Πρόσθετη προσαρμογή μεροληψίας.
5) Η εντολή προγραμματισμού των πολικών συντεταγμένων και η εντολή περιστροφής προστίθενται στην εντολή και η εντολή αντιστάθμισης ακτίνας είναι τέλεια.
6) Ο προγραμματισμός κίνησης εισάγει έναν νέο αλγόριθμο για να κάνει την πορεία των μικρών τμημάτων γραμμών πιο ομαλή μέσω διαμορφώσιμων σφαλμάτων του προσανατολισμού.
7) Υποστηρίζονται συνολικά τρεις λειτουργίες ανίχνευσης: ανίχνευση γωνίας, ανίχνευση κέντρου εσωτερικού κύκλου και ανίχνευση κέντρου εξωτερικού κύκλου.
8) Βελτίωση της καθορισμένης λειτουργίας εκκίνησης γραμμής και του πλησιέστερου σημείου εκκίνησης, ανεξάρτητα από το μέγεθος του αρχείου, μπορεί να ξεκινήσει γρήγορα μέσα σε λίγα δευτερόλεπτα.
9) Βελτίωση της λειτουργίας προσομοίωσης. Κατά τη διάρκεια της προσομοίωσης, μπορείτε να ρυθμίσετε τη μεγέθυνση για να παρατηρήσετε προσεκτικά αν η διαδρομή προγραμματισμού πληροί τις προσδοκίες,και να εκτελέσει έλεγχο ορίου λογισμικού.
, κατά τη διάρκεια της προσομοίωσης μπορεί να ανασταλεί κατά βούληση, αφού πατηθεί το κουμπί εκκίνησης, το σύστημα θα ξεκινήσει την εκτέλεση από το σημείο διακοπής της προσομοίωσης·
10) Όσον αφορά την πύλη εισόδου, η λειτουργία πύλης μπορεί να ρυθμιστεί αυθαίρετα και προστίθεται η υποστήριξη συναγερμού οδηγού.
11) Για τον άξονα α, προστίθεται ένας κυκλικός κωδικοποιητής.
12) Υπάρχει επίσης μια παράσταση σφάλματος ανάλυσης. DDCS V3.1 δεν έχει υπάρξει ποτέ, και αν υπάρχει ένα σφάλμα ανάλυσης, θα σταματήσει απευθείας.
13) Η γλώσσα υιοθετεί διεθνή κωδικοποίηση, η οποία υποστηρίζει ουσιαστικά όλες τις γλώσσες.
14) Αυξήστε τη διαμόρφωση επιτάχυνσης έκτακτης ανάγκης για την επίλυση του τεράστιου αντίκτυπου που προκαλείται από την άμεση στάση όταν το εργαλείο κινηθεί με μεγάλη ταχύτητα.
15) Η γεννήτρια ταχύτητας FPGA υιοθετεί γεννήτρια ταχύτητας 32 bits και η ανάλυση της ταχύτητας και της επιτάχυνσης είναι υψηλότερη.
