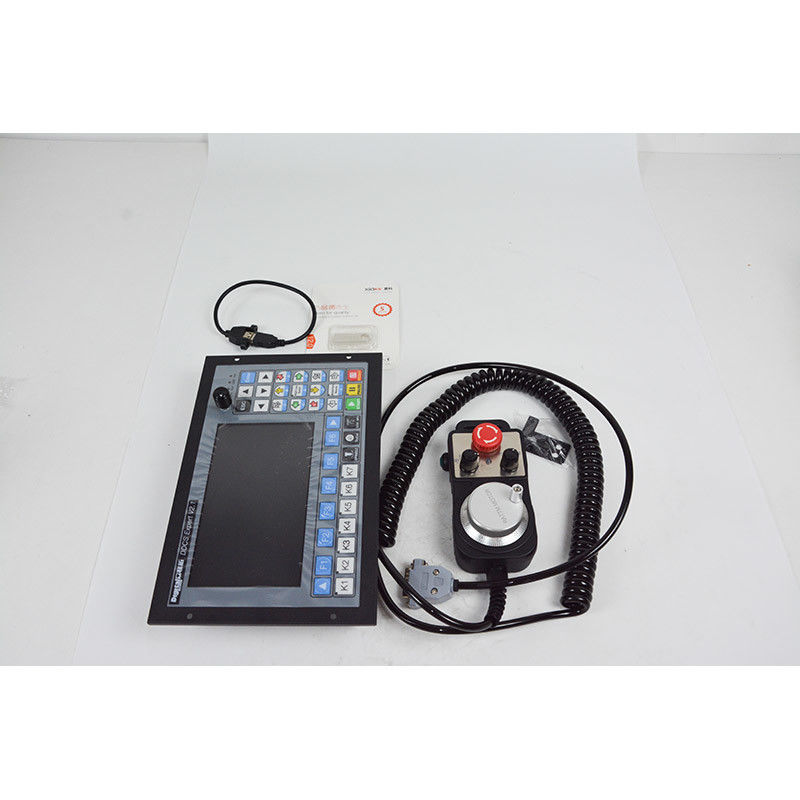

4 άξονες PLC CNC Kit DDCSV3.1 Offline Pendant Handwheel έκτακτη διακοπή

Αναβάθμιση 4 άξονων PLC ελεγκτή DDCSV3.1 500KHz Offline&Pendant χειροκίνητο τροχό & έκτακτη διακοπή για CNC δρομολογητή χαρακτική φρένα

Καλά νέα:Έχουμε αποθήκη σε ορισμένες χώρες, ελέγξτε ως αερόστατα

1 x 4 Άξονας 500khz ΣύνδεσηΣύστημα ελέγχου κίνησης DDCSV3.1- Δεν ξέρω.

1 x Κεραυνό Χεριού με στάση έκτακτης ανάγκης

1 x 4GB USB flash drive

1 x καλώδιο επέκτασης USB

1. 4 άξονας PLC 500KHz εκτός λειτουργίας

Το DDCS είναι ένας ελεγκτής κίνησης 3~4 άξων για σταπ και servo συστήματα.Συνδυάζει μεγάλη δύναμη με ένα μικρό αποτύπωμα και είναι εύκολο στη χρήσηΜετά από πολύ σύντομο χρόνο θα είστε εξοικειωμένοι με τις λειτουργίες και αυτό το εγχειρίδιο θα σας βοηθήσει.Αυτό παρέχει υψηλή ακρίβεια ελέγχου για τους σταδιακούς κινητήρες και τους κινητήρες servo.

Το σύστημα αριθμητικού ελέγχου DDCSV3.1 υιοθετεί το πλαίσιο σχεδιασμού ARM+FPGA.Το ARM μπορεί να ολοκληρώσει το κομμάτι της διεπαφής ανθρώπου-υπολογιστή και την ανάλυση κώδικα και το FPGA μπορεί να ολοκληρώσει το κομμάτι του υποκείμενου αλγόριθμου και τον έλεγχο παλμών που παράγουν, με λογικό σχεδιασμό, αξιόπιστο έλεγχο και εύκολη λειτουργία.

Η δομή διάταξης πίνακα του DDCSV3.1 είναι ορθολογική. Ο ελεγκτής CNC MOTION SYSTEM μπορεί να ολοκληρωθεί μόνο με 17 πλήκτρα και υποστηρίζει το FANUC με υψηλή καθολικότητα για να είναι συμβατός με το σύνολο κωδικών G.

Το DDCSV3.1 μπορεί να χρησιμοποιηθεί για πολλά στυλ και τύπους μηχανών CNC.Το DDCS λειτουργεί ως αυτόνομο σύστημα χωρίς την ανάγκη υπολογιστήΤο σύστημα αυτό εγγυάται υψηλή ακρίβεια, ακρίβεια και αξιοπιστία.

1.2 Χαρακτηριστικό απόδοσης του προϊόντος

1) 16 φωτοηλεκτρικές απομονωμένες ψηφιακές εισόδους (3) φωτοηλεκτρικές απομονωμένες ψηφιακές εξόδους

- Δεν ξέρω.2) 3.1 Βελτιωμένος αλγόριθμος έκδοσης,υποστήριξη μαλακής παρεμβολής, σταθερό bug παρεμβολής τόξου της παλαιάς έκδοσης.

- Δεν ξέρω.3) Αναλογικός έλεγχος σπινδέλου 0-10V έλεγχος σπινδέλου (μπορεί να τροποποιηθεί ως έξοδος PWM) ·

- Δεν ξέρω.4) Διοίκηση κινητήρα 3-4 άξονων.Διαφορετικός παλμός και σήμα εξόδου κατεύθυνσης,Μαξ.500Khz ανά άξονα.

- Δεν ξέρω.5) ARM9 κύριο τσιπ ελέγχου, τσιπ πυρήνα αλγορίθμου FPGA,

- Δεν ξέρω.6) οθόνη TFT 5 ιντσών, αναλογία ανάλυσης: 480x272,17 πλήκτρα χειρισμού,

- Δεν ξέρω.7) Η παροχή ενέργειας για τον ελεγκτή είναι 24VDC, το ελάχιστο ρεύμα είναι 0,5A.

- Δεν ξέρω.8) Η παροχή ενέργειας για την πύλη IO είναι 24VDC, το ελάχιστο ρεύμα είναι 0,5A. Με την παροχή ενέργειας IO, το σύστημα ήδη παρέχει ενέργεια για τις πύλες IO.

- Δεν ξέρω.9) Υποστήριξη USB flash disk για εισαγωγή αρχείου κωδικού G, χωρίς περιορισμένο μέγεθος του αρχείου κωδικού G·

- Δεν ξέρω.10) Υποστήριξη MPG πρότυπο.

- Δεν ξέρω.11) Λειτουργία Jog για κάθε άξονα (αδιάλειπτη, βήμα, καθορισμένη απόσταση)

- Δεν ξέρω.12) Υποστήριξη της λειτουργίας της ταχείας καθορισμού της θέσης λειτουργίας.

- Δεν ξέρω.13) Υποστήριξη για ανάκτηση Power Cut. Τα δεδομένα αποθηκεύονται αυτόματα

- Δεν ξέρω.14) Ο ελεγκτής υποστηρίζει μόνο τον περιορισμένο διακόπτη τύπου NPN.

DDCS V3.1 Νέα χαρακτηριστικά σε σύγκριση με την παλιά έκδοση:

1)Η μονάδα συστήματος ελέγχου είναι συμβατή με μετρικές μονάδες και αυτοκρατορικές μονάδες.

- Δεν ξέρω.2) Το MPG και το εκτεταμένο πληκτρολόγιο μπορούν επίσης να ελέγχουν και να επεξεργάζονται το σύστημα ελέγχου.

- Δεν ξέρω.3) Προσθήκη νέας λειτουργίας της δοκιμασίας κοπής (οδηγία χειροκίνητου τροχού) και της λειτουργίας επεξεργασίας ενός σταδίου.

- Δεν ξέρω.4) 3 είδη τρόπων ανίχνευσης:Καθορισμένη θέση του αισθητήρα εργαλείου,Απλωτή θέση του αισθητήρα εργαλείου,Αισθητήρα τετραγωνικού τεμαχίου,

- Δεν ξέρω.5)Ενισχύθηκε το λογισμικό,προσθέθηκαν πολλές παραμέτρους,Οπτικοποιημένος σχεδιασμός και αλγόριθμος,η νέα έκδοση έχει ισχυρότερες λειτουργίες και σταθερότητα.

- Δεν ξέρω.6)Η προαιρετική γλώσσα του συστήματος είναι η κινεζική/αγγλική/ρωσική.

- Δεν ξέρω.7) Η έκδοση 3.1 αναφέρει τη νέα σχεδίαση κυκλώματος και το μεταλλικό κουτί, το οποίο μπορεί να αποφύγει πολύ τον θόρυβο.

1.3 Εξωτερική εμφάνιση, δομή και μέγεθος

Το DDCS V3.1 είναι ένα μικρό κουτί που μπορεί να χωρέσει σε ένα παράθυρο ενός μικρού κουτιού ελέγχου ή σε ένα ντουλάπι ελέγχου.

- Δεν ξέρω.Τέσσερα αγκίστρια στερεώνουν τον ελεγκτή από το πλαίσιο.

- Δεν ξέρω.Το μπροστινό πάνελ είναι 191mm*128mm*5mm. Το κύριο σώμα είναι 191mm*128mm*37mm.

- Δεν ξέρω.Για να τοποθετήσετε την μονάδα σε ένα εξοπλισμό c, κόψτε την τρύπα182.5mm*59mm

Το μπροστινό μέρος του προϊόντος είναι 17 πλήκτρα χρήστη και 1 4.3 και 480 * 272 υγρό κρυστάλλιο οθόνη, και η πίσω πλευρά είναι εισερχόμενο σήμα, σπινδάλιο ελέγχου, stepper / servo έλεγχο,MPG και άλλα τέσσερα σύνολα διεπαφών, καθώς και διεπαφής USB και διεπαφής παροχής ρεύματοςΠαρακαλούμε δείτε λεπτομερώς την εικόνα 1-3 και την εικόνα 1-4.

1.4 Ερμηνεία των συντομογραφιών

Κατά τη λειτουργία του DDCS, οι χρήστες θα συναντήσουν μερικές αγγλικές συντομογραφίες.

FRO: Παράκαμψη του ποσοστού τροφοδοσίας

SRO: Παράκαμψη του ρυθμού σπινδύλης

SRJ: Ρυθμίσεις ταχύτητας τρέξιμου

F: Ταχύτητα τροφοδοσίας, μονάδα: mm/min

S: Ταχύτητα σπινθήρα, στροφή μονάδας/λεπτο.

Χ: Ο κωδικός συντεταγμένων του άξονα Χ.

Y: Ο κωδικός συντεταγμένων του άξονα Y.

Z: Ο κωδικός συντεταγμένων του άξονα Z.

Α: Ο κωδικός συντεταγμένων του άξονα Α

Το σύστημα είναι απασχολημένο. μπορείτε ακόμα να ρυθμίσετε FRO και SRO

ΕΠΙΤΙΚΗ: κατάσταση ΕΠΙΤΙΚΗ, οποιαδήποτε λειτουργία μπορεί να γίνει

Επαναφορά: λειτουργία επαναφοράς, ο ελεγκτής είναι σε λειτουργία "OFF", δεν μπορεί να εκτελεστεί καμία λειτουργία

CONT: συνεχής λειτουργία, κάθε άξονας μπορεί να τρέξει χειροκίνητα με τα πλήκτρα βέλους

Βήμα:Με χειροκίνητη λειτουργία, κάθε άξονας μπορεί να τρέχει σε καθορισμένα βήματα

MPG: MPG λειτουργία. Χρησιμοποιήστε το μηχάνημα με το MPG (Hand Pulse Generator)

ΑΥΤΟ: Εκτελέστε κώδικα G. Αυτόματο εμφανίζεται όταν το αρχείο επεξεργάζεται
