Ηλεκτρονική συσκευή CNC Mini Router 3018 Pro Max ER11 3 άξονες DIY Μίνι χαρακτική ξύλο PCB φρέσκις PVC

Χαρακτηριστικά

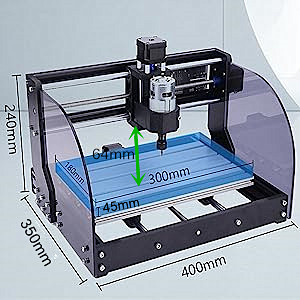

• Χώρος εργασίας:30x18x4,5 cm (11,8x7,1x1,8")
• Μέγεθος πλαισίου:42x35x27cm (16,53 x 13,78 x 10,63”)
• Πάχος επεξεργασίας:4,5 cm (ύψος 6,4 cm)
• Υλικό:Κράμα αλουμινίου; Βιδωτή ράβδος: βιδωτή ράβδος T8, μόλυβδος 4 χιλιοστών, διπλό χάλκινο παξιμάδι πίσω
• Βηματικός κινητήρας: ΝΒηματικός κινητήρας ema17 42x42x34mm,1,33A,0,3Nm,43oz-in
• Τροφοδοτικό:Μετασχηματιστής 24V 5,6A (τάση εισόδου 110-240V)
• Σύστημα υποστήριξης:Windows XP / Win 7 / Win 8 / Win 10. (32/64 bit) Linux;
• Υποστηρικτικό αρχείο: G-code (.nc/.txt/.ngc/.ncc/.tape/.gcode)
• Ακρίβεια επεξεργασίας:Περίπου 0,2 χλστ
• Σύστημα ελέγχου:Έλεγχος grbl, διασύνδεση USB

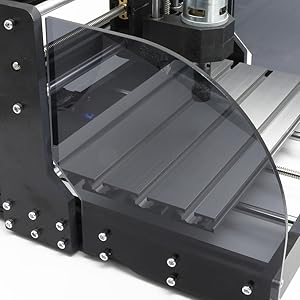

Πλαϊνές ασπίδες

Προσθέστε 2 τεμ. Πλαϊνές ασπίδες για να αποτρέψετε το πιτσίλισμα του πριονιδιού.

Πάγκος εργασίας αλουμινίου

• Κατασκευή προφίλ αλουμινίου, με υψηλής ποιότητας, στιβαρό και σταθερό πλαίσιο κατασκευής.
• Επαγγελματική βίδα T8, μόλυβδος 4mm, βήμα 2mm, με χάλκινο παξιμάδι.

Πλακέτα ελεγκτή GRBL

• Σύνδεση:Σύνδεση PC-USB
• Λογισμικό υποστήριξης: Ελεγκτής GRBL/Candle/UniversalGcodeSender
• Τάση εισόδου: 12-24VDC
• Κύριο τσιπ: atmel 328P (arduino nano)
• Τσιπ κίνησης ατράκτου: MOSFET (σύσταση 24V, ρεύμα: εντός 10Α
• Ταχύτητα PWM ατράκτου: Υποστήριξη
• Βηματικός κινητήρας υποστήριξης: 12V, μέγιστο ρεύμα 2A ή λιγότερο συνιστάται εντός 1,5A και επιπλέον θερμότητα. (Οποιοσδήποτε βηματικός κινητήρας Nema17/Nema23)
• Διασύνδεση ισχύος: Διασύνδεση DC 5,5-2,5 mm
• Υποστήριξη μονάδας 3 ακίδων: υποστήριξη

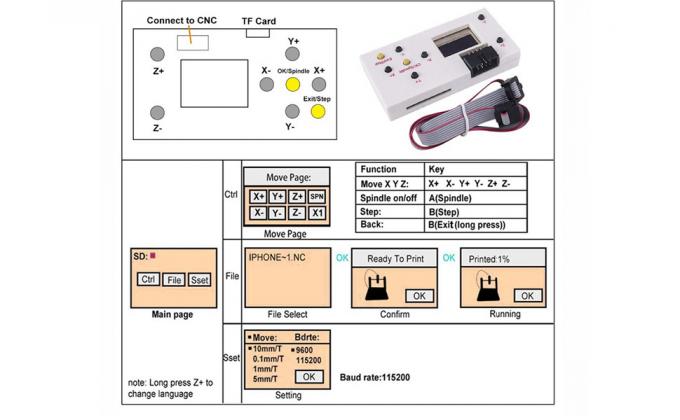

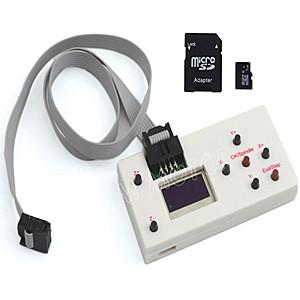

Έλεγχος εκτός σύνδεσης GRBL

• ΥποστήριξηΚάρτα SD και κάρτα TFΤαυτόχρονα, τυπική χωρητικότητα 1G.
• Με αυτήν τη μονάδα ελεγκτή εκτός σύνδεσης, μπορείτε να ελέγχετε απευθείας τον δρομολογητή CNCχωρίς να το συνδέσετε στον υπολογιστή σας.
• Αφού εισαγάγετε το αρχείο στην κάρτα SD,το αρχείο χαρακτικής μπορεί να αναγνωριστεί άμεσα. Μπορείτε επίσης να χρησιμοποιήσετε το καλώδιο micro USB για να συνδέσετε την πλακέτα του χειριστηρίου εκτός σύνδεσης στον υπολογιστή σας και να αποθηκεύσετε απευθείας το αρχείο.
• Χειροκίνητος έλεγχος: ρυθμίστε χειροκίνητα τη θέση του άξονα X, Y, Z ως σημείο εκκίνησης χάραξης,χειροκίνητο άνοιγμα ή κλείσιμο του άξονα, χειροκίνητο άνοιγμα ή κλείσιμο του ανεμιστήρα ψύξης
• Χάραξη αρχείου: μετά από αποθήκευση αρχείου ελεγκτή εκτός σύνδεσης, μπορεί να συνδέσει τον πίνακα ελέγχου GRBL και να επεξεργαστεί τη χάραξη,δεν χρειάζεται να συνδέσετε υπολογιστή υπολογιστή
• Αποθήκευση αρχείου: αφού ο ελεγκτής off-line συνδέσει τον υπολογιστή, θα αναγνωριστεί ως USB, συσκευή αποθήκευσης μεγάλης χωρητικότητας, μπορεί να έχει άμεση πρόσβαση στο αρχείο χάραξης.
• Η SD δείχνει ότι είναι η κατάσταση της κάρτας SD, ενεργοποιήστε την τροφοδοσία μετά την εισαγωγή της κάρτας SD, διαφορετικά, δεν θα λειτουργήσει. Η χωρητικότητα της κάρτας SD 4G θα μπορούσε να αναγνωριστεί.

775 Άτρακτος ER11

• Παράμετροι ατράκτου:Κινητήρας 775 ατράκτου (24-36V) 24V:10000r/min
• Διάμετρος οπής τοποθέτησης:τρύπα βίδας M4. Βήμα οπής τοποθέτησης: περίπου 29 mm.
• Ταχύτητα PWM ατράκτου: Υποστήριξη, ισχύς 0-100% ρυθμιζόμενη
• Διάμετρος άξονα κινητήρα:15mm;
• Διάμετρος κινητήρα:42 χιλιοστά
• Παράμετροι σφιγκτήρα τρυπανιού:ER11-3,175mm (μπορεί να αντικατασταθεί 0-7mm)
• Τσοκ ατράκτου:ER11
• Ακρίβεια επεξεργασίας:Περίπου 0,2 χλστ
• Επεξεργάσιμο υλικό:Ξύλο, πλαστικό, PCB, PVC, ανθρακονήματα, ακρυλικό, σανίδα πυκνότητας κ.λπ
• Εξουσία:Μετασχηματιστής DC 24V 5,6A (τάση εισόδου 110-240VAC)

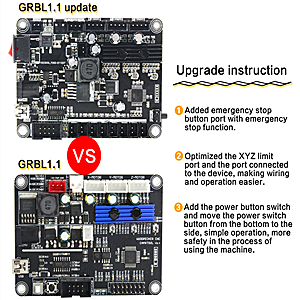

Σε σύγκριση με την παλιά έκδοση

• Προσθέστε τη συνάρτηση τουΟριακοί διακόπτες άξονα Χ/Υ/Ζ, βελτιστοποίησε τη θύρα ορίου XYZ και τη θύρα που είναι συνδεδεμένη με τη συσκευή, διευκολύνοντας την καλωδίωση και τη λειτουργία. Μετά την εγκατάσταση του οριακού διακόπτη, όταν ο άξονας XYZ μετακινηθεί πέρα ​​από τη διαδρομή της μηχανής χάραξης, ο διακόπτης ορίου θα ενεργοποιήσει το μηχάνημα να σταματήσει αυτόματα τη κίνηση.
• Προσθέστε τη συνάρτηση τουκουμπί διακοπής έκτακτης ανάγκης, αυτή η λειτουργία μπορεί να χρησιμοποιηθεί όταν απαιτείται διακοπή έκτακτης ανάγκης στην εργασία, κάνοντας την εργασία μας ασφαλέστερη και αποτελεσματικότερη.
• Προσθέστε τοδιακόπτης κουμπιού λειτουργίαςκαι μετακινήστε το κουμπί του διακόπτη λειτουργίας από κάτω προς τα πλάγια, απλή λειτουργία, περισσότερη ασφάλεια στη διαδικασία χρήσης του μηχανήματος.

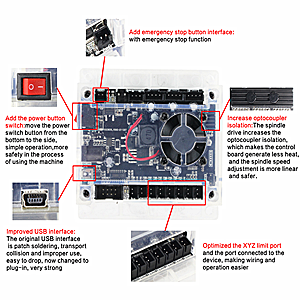

Πλεονέκτημα

• ΠροσθέτωΘύρα κουμπιού διακοπής έκτακτης ανάγκης, θύρα ανιχνευτή και οριακή θύρα XYZ.
• Προσθέστε τοεξωτερικό περίβλημα: προστασία του πίνακα ελέγχου κατά τη μεταφορά, για να αποφευχθεί το πρόβλημα βραχυκυκλώματος κατά τη χρήση.
• Προσθέστε τοδιακόπτης κουμπιού λειτουργίας;
• Ακυρώστε τη μονάδα δίσκου, χρησιμοποιήστεενσωματωμένη εισαγόμενη κίνηση βηματικού κινητήρα, με προστασία βραχυκυκλώματος, και ενσωματωμένο κράμα αλουμινίου απαγωγής θερμότητας.
• Προσθέστε τοθύρα ανεμιστήρανα εξαναγκάσει τη διάχυση της θερμότητας.
• Προσθέτωαναγνώριση εκτός σύνδεσης,μπορεί να εισάγει λειτουργικές μονάδες εκτός σύνδεσης και υπολογιστές ταυτόχρονα. Η λειτουργία "Εκτός σύνδεσης" θα αναγνωρίσει αυτόματα εάν υπάρχει έλεγχος υπολογιστή.
• Βελτιωμένη κίνηση άξονα, μπορεί να υποστηρίξει20000 σ.α.λspindle.υποστηρίξτε πιο ισχυρό άξονα.
• Βελτιωμένη διασύνδεση USB: η αρχική διασύνδεση USB είναι συγκόλληση ενημερωμένης έκδοσης κώδικα, σύγκρουση μεταφοράς και ακατάλληλη χρήση, εύκολο να πέσει, τώρα έχει αλλάξει σε plug-in, πολύ ισχυρή.
• Η κίνηση του άξονα αυξάνει την απομόνωση του οπτικού συζεύκτη, γεγονός που κάνει τον πίνακα ελέγχου να δημιουργείταιλιγότερη θερμότητα και η ρύθμιση της ταχύτητας του άξονα είναι πιο γραμμική και ασφαλέστερη.

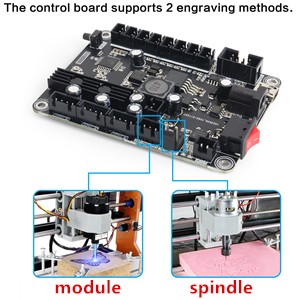

Υποστηρίξτε δύο μεθόδους χάραξης

Η πλακέτα ελέγχου υποστηρίζει δύο μεθόδους χάραξης, η συσκευασία μας συνοδεύεται από κινητήρα ατράκτου αλλά χωρίς τη μονάδα στην παραπάνω εικόνα.

Q&A

Ε:Ποια υλικά μπορεί γενικά να χαράξει ή να κόψει ο φρέζας;

ΕΝΑ:Ξύλο, ακρυλικό (ακρυλικό), pcb, pvb, μαλακό μέταλλο, σίδερο, γυαλί, πέτρα κ.λπ.

Ε:Με ποιο πάχος ξύλου ή ακρυλικού μπορεί γενικά να κοπείμονάδα μέτρησης?

Α: 3-5mmξύλινη σανίδα (ακρυλική), ρύθμιση ταχύτητας 100, ρύθμιση ισχύος 1000;

Πολλαπλές κοπές μπορούν να κοπούν12 mmξύλινες σανίδες απόάτρακτος.

Εφαρμογές

1. CNC 3018 Pro Max Mini CNC μηχανήμικρό μέγεθος, μικρό βάρος, διεπαφή USB, συστήματα ελέγχου GRBL, εξαιρετικό μηχάνημα δρομολογητή cnc για αρχάριους.
2. Η μηχανή cnc 3018 Pro Max είναι πολύ εύκολη στην εγκατάσταση, σταθερή δομή.
3. Κύρια εφαρμογή: μπορεί να χαραχθείπλαστικό, ξύλο, ακρυλικό, pvc, pcb, ξύλο και παρόμοια υλικά.
4. σαν μαλακό μέταλλοχαλκός και αλουμίνιο και άλλα υλικά,αλλά δεν μπορεί να χαράξει σκληρό μέταλλο, νεφρίτη ή άλλη πολύ σκληρή υφή των αντικειμένων.
5. εάν αλλάξετε τον άξονα σε μονάδα 3 ακίδων, μπορείτε επίσης να χαράξετε τοχαρτί κραφτ, ξύλο, δέρμα (πορτοφόλι), μπαμπού.

Q&A

Ε: Ο άξονας Χ, Υ και Ζ του μηχανήματος δεν μπορεί να μετακινηθεί, τι πρέπει να κάνω;

Α: Πρώτα ελέγξτε εάν τα καλώδια είναι σωστά συνδεδεμένα, εάν είναι πατημένος ο διακόπτης τροφοδοσίας του πίνακα ελέγχου και, στη συνέχεια, ελέγξτε εάν ο σύνδεσμος είναι απενεργοποιημένος.

Ε: Τι πρέπει να κάνω εάν η πλακέτα ελέγχου δεν μπορεί να συνδεθεί;

Α: Βγείτε από το λογισμικό, αποσυνδέστε το καλώδιο και επανασυνδέστε το. Ή ενημερώστε το υλικολογισμικό.

Ε: Πώς να τροποποιήσετε τις παραμέτρους όταν είναι ενεργοποιημένος ο διακόπτης ορίου;

Α: Εισαγάγετε εντολές 21=1 και 22=1.

Ε: Η χαραγμένη εικόνα είναι αντίστροφη, τι πρέπει να κάνω;Α: Εισαγάγετε 3=2 ή RST=*εντολή

Λογισμικό GRBL

• Το δέμα μας περιλαμβάνει αΜονάδα flash USB 4G, μπορείτε να κατεβάσετε τοαγγλικό εγχειρίδιο χρήστη και λογισμικό GRBLαπό τη μονάδα flash.
• Μορφές αρχείων που υποστηρίζονται από το λογισμικό:*.nc, *.ncc, *.ngc, *.tap,*.txt και *.cnc.
• Λογισμικό που χρησιμοποιείται για τη δημιουργία Gcode:Carbide Create, Artcam, MeshCam, Fusion360, Inkscape κ.λπ.
