Ηλεκτρονική συσκευή εκτύπωσης ξύλου 3 άξονες GRBL ελεγκτής ER11

Μη συναρμολογημένα

Μετά την παραλαβή των αγαθών, πρέπει απλώς να συναρμολογήσετε το μηχάνημα σύμφωνα με το εγχειρίδιο χρήσης.

Ηλεκτρική τροφοδοσία: 24V 5.6A προσαρμογός ισχύος (η τάση εισόδου είναι 110-240V)

Μέγεθος

• Διαστάσεις: 42x35x27cm (16.53 x 13.78 x 10.63 ′′)

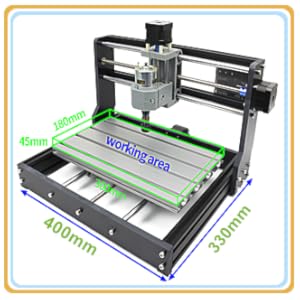

• Μέγιστη στροφή: 30x18x4,5cm (11,8 x 7,1 x 1,8 ′′)
• Δάχος επεξεργασίας: 4,5 cm (1,8")

Ειδικότητα

• Υλικό: Νάιλον PA6 + προφίλ αλουμινίου
• Ακρίβεια επεξεργασίας: Περίπου 0,2 mm

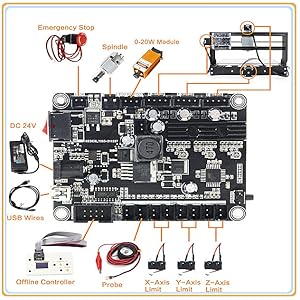

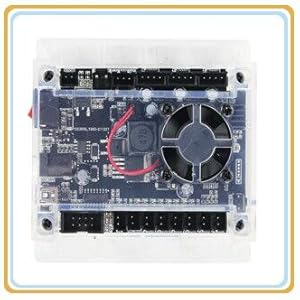

Πίνακας ελέγχου GRBL

• Σύνδεση: USB (USB-CH340)
• Λογισμικό: GRBL ελεγκτής, UniversalGcodeSender
• Τεχνική ένταση: 12-24VDC
• Κύριο τσιπ:ατμέλ 328P (αρδουνόνανο)
• Τσιπ οδήγησης σπινέλ:MOSFET (σύσταση 24V, ρεύμα: εντός 10A)
• Υποστήριξη κινητήρα βήματος:12V, συνιστάται μέγιστο ρεύμα 2A ή μικρότερο εντός 1,5A και πρόσθετη θερμότητα (οποιοσδήποτε σταπτήρας Nema17/Nema23)
• Διασύνδεση τροφοδοσίας:5.5-2.5mm συνεχής διασύνδεση
• Υποστήριξη 3-pin μονάδας:υποστήριξη μονάδας 0,5W-20W

775 κινητήρας σπινδύλης 100W 10000RPM

• Παράμετροι του παρόντος 775 σπινθήρα:Μηχανή σπινθήρα 100W (12-36V) 24V:10000rpm/min
• Διάμετρος τρύπας στερέωσης:Τρύπα βίδα M4; Στρώση τρύπας τοποθέτησης: περίπου 29 mm.
• Ταχύτητα PWM του σπινδέλουΥποστήριξη: ισχύς 0-100% ρυθμιζόμενο
• Διάμετρος άξονα: 15 mm·
• Διάμετρος κινητήρα(χωρίς μαγνητικό περίβλημα): 42 mm
• Δορυφορικές μάντρες:Δέκα κομμάτια κορυφή 0,1mm, 20 μοίρες, διάμετρο 3,175mm.

Πλακέτες σφιγκτήρων

• Προσθέστε την πύλη του ανεμιστήρα για να αναγκάσετε την απώλεια θερμότητας
• Ακύρωσε τη μονάδα κίνησης, χρησιμοποίησε ενσωματωμένη εισαγόμενη κινητήρα βήματος, με προστασία από βραχυκύκλωμα, και ενσωματωμένο κράμα αλουμινίου εξαγωγής θερμότητας.
• Προσθέστε τοεξωτερικό περίβλημα, όχι μόνο να προστατεύσει το πίνακα ελέγχου κατά τη διαμετακόμιση, για να αποφευχθεί το πρόβλημα βραχυκύκλωμα κατά τη χρήση.

Σε σύγκριση με την παλιά έκδοση

• Προσθέστε τη συνάρτησηΕναλλακτικοί διακόπτες ορίου άξονα X/Y/Z, βελτιστοποιήθηκε η θύρα ορίου XYZ και η θύρα που συνδέεται με τη συσκευή, διευκολύνοντας την καλωδίωση και τη λειτουργία. Μετά την εγκατάσταση του διακόπτη ορίου,όταν ο άξονας XYZ μετακινείται πέρα από την πορεία της μηχανής χαρακτικής, ο διακόπτης ορίου θα ενεργοποιήσει το μηχάνημα για να σταματήσει αυτόματα την κίνηση.
• Προσθέστε τη συνάρτησηκουμπί διακοπής κινδύνου, αυτή η λειτουργία μπορεί να χρησιμοποιηθεί όταν απαιτείται έκτακτη διακοπή στην εργασία, καθιστώντας την εργασία μας ασφαλέστερη και αποτελεσματικότερη.
• Προσθέστε τοδιακόπτης ενεργοποίησηςκαι μετακινήστε το κουμπί του διακόπτη από κάτω προς τα πλάγια, απλή λειτουργία, μεγαλύτερη ασφάλεια στη διαδικασία χρήσης της μηχανής.

Υποστήριξη δύο μεθόδων χαρακτικής

• Η πλακέτα ελέγχου υποστηρίζει δύο μεθόδους χαρακτικής, το πακέτο μας έρχεται με έναν κινητήρα σπιντέλ αλλά χωρίς τη μονάδα στην εικόνα παραπάνω.

Ερωτήσεις και απαντήσεις

Ε:Ποια υλικά μπορεί γενικά να χαράξει ή να κόψει το κοπτήρα;

Α:Ξύλο, ακρυλικό (ακρυλικό), PCB, pvb, μαλακό μέταλλο, σίδηρο, γυαλί, πέτρα κλπ.

Ε:Ποιο πάχος ξύλου ή ακρυλικού μπορεί γενικά να κοπεί μεΜονάδα?

Α: 3-5mmξύλινη σανίδα (ακρυλική), ρύθμιση ταχύτητας 100, ρύθμιση ισχύος 1000·

Πολλαπλές κοψίματα μπορούν να κόψουν12 χιλιοστάξύλινες σανίδες απόσπινθήρα.

Εφαρμογές

• Μηχανή CNC 3018 PROΜικρό μέγεθος, ελαφρύ βάρος, διεπαφή USB, συστήματα ελέγχου GRBL, μεγάλη μηχανή δρομολογητή CNC για αρχάριους,
• Η μηχανή 3018 PRO είναι πολύ εύκολη στην εγκατάσταση, με σταθερή δομή.
• Κύρια εφαρμογή:μπορεί να χαραχθείπλαστικό, ξύλο, ακρυλικό, pvc, pcb, ξύλο και παρόμοια υλικά.μαλακό μέταλλο σανΧαλκός και αλουμίνιο και άλλα μεταλλικά υλικά, αλλά δεν μπορεί να χαράξει σκληρό μέταλλο, νεφρίτη ή άλλη πολύ σκληρή υφή των αντικειμένων.
• Αν αλλάξετε το σπιντέλ σε μια μονάδα, τότε μπορεί επίσης να χαράξει τοχαρτί kraft, ξύλο, δέρμα (πορτοφόλι), μπαμπού, καουτσούκ.

Περισσότερες αιτήσεις

Ε: Οι άξονες X, Y και Z του μηχανήματος δεν μπορούν να μετακινηθούν, τι πρέπει να κάνω;

Α: Πρώτα ελέγξτε αν τα καλώδια είναι σωστά συνδεδεμένα, αν πιέζεται ο διακόπτης ρεύματος της πλακέτας ελέγχου και, στη συνέχεια, ελέγξτε αν η ζεύξη είναι κλειστή.

Ε: Τι πρέπει να κάνω αν το πίνακα ελέγχου δεν μπορεί να συνδεθεί; Α: Βγάλτε το λογισμικό, αποσυνδέστε το καλώδιο και επανασυνδέστε το. Ή ενημερώστε το λογισμικό.

Ε: Πώς να τροποποιήσετε τις παραμέτρους όταν ενεργοποιείται ο διακόπτης ορίου;

Α: Εισάγετε τις εντολές 21=1 και 22=1.

Ε: Η χαραγμένη εικόνα είναι ανάποδα, τι πρέπει να κάνω;

Α: Πληκτρολογήστε 3=2 ή RST=*command

Λογισμικό GRBL

• Το πακέτο μας περιλαμβάνει ένα4G USB flash driveΜπορείτε να κατεβάσετε τοαγγλικό εγχειρίδιο χρήστη και λογισμικό GRBLΑπό το φλασάκι.
• Τύποι αρχείων που υποστηρίζονται από το λογισμικό:*nc, *ncc, *ngc, *tap, *txt και *cnc.
• Λογισμικό που χρησιμοποιήθηκε για τη δημιουργία Gcode:Καρβίδη δημιουργήστε, Artcam, MeshCam, Fusion360, Inkscape κλπ.
