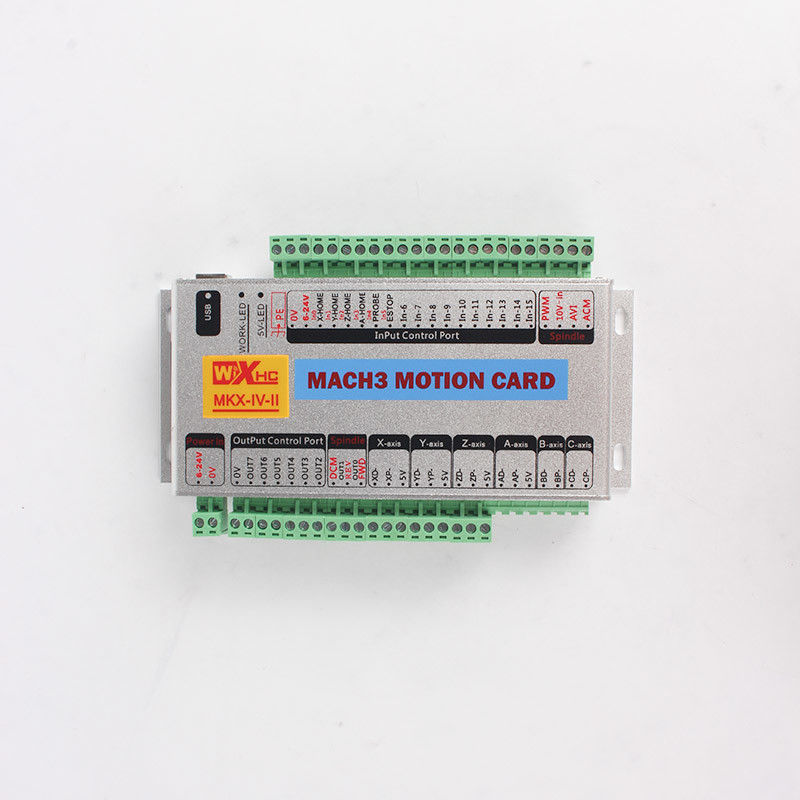

Δελτίο ελέγχου διεπαφής USB CNC MACH3 4 άξονας 2000Khz Stepper Servo Motor

Το πακέτο περιλαμβάνει:

1pcs 3/4Axis MACH3 Motion Card USB 2000KHz Πίνακα διεπαφής

Χαρακτηριστικά:

· Υποστήριξη όλων των εκδόσεων του Mach3.

· Μπορεί να εκτελεστεί μόνο στο λειτουργικό σύστημα Windows.

· Το USB δεν χρειάζεται να εγκαταστήσει προγράμματα οδήγησης, η έκδοση Windows είναι plug and play.

· Υποστηρίζει πλήρως το USB hot-plug, παρακολουθεί την κατάσταση της σύνδεσης USB ανά πάσα στιγμή, όταν λειτουργεί το Mach3, το καλώδιο USB μπορεί να αποσυνδεθεί και στη συνέχεια να συνδεθεί και η σύνδεση μπορεί να είναι φυσιολογική.

· Υποστήριξη έως και 6 άξονων σύνδεσης, συμπεριλαμβανομένης της σύνδεσης 6 άξονων jogging. (Ανάλογα με το μοντέλο, ο αριθμός των υποστηριζόμενων άξονων είναι διαφορετικός)

· Με έξοδο παλμού 2000KHz, υποστήριξη servo/step.

· Με δείκτη κατάστασης, μπορεί να ζητήσει σύνδεση USB και σύνδεση Mach3.

· Με 16 εισερχόμενες θύρες IO, 8 εξόδου θύρες IO

· Όλες οι θύρες IO είναι πλήρως απομονωμένες, με ισχυρή αντιανταχείριση και σταθερή απόδοση

· Υποστήριξη της εξόδου PWM ελέγχου ταχύτητας σπινδέλου· υποστήριξη του παλμού σπινδέλου + της εξόδου κατεύθυνσης· υποστήριξη της εξόδου ελέγχου ταχύτητας αναλογικής τάσης σπινδέλου 0 έως 10V.

· 184x110x30 mm, περίβλημα από αλουμίνιο, προστατευτική παρεμβολή, σταθερή και αξιόπιστη.

Διασύνδεση σήματος εισόδου

Υπάρχουν 16 σήματα εισόδου, και η είσοδος χαμηλού επιπέδου είναι έγκυρη, και το ρεύμα εισόδου είναι 5 mA.

Υποστήριξη εισόδου σήματος 6-24V.

Κάθε σήμα ορίζεται ως εξής:

X-HOME: είσοδος σήματος προέλευσης στον άξονα X, που αντιστοιχεί στην είσοδο του λογισμικού MACH3 στην πύλη IO: P1.0

Y-HOME: είσοδος σήματος προέλευσης στον άξονα Y, που αντιστοιχεί στην είσοδο λογισμικού MACH3 στην πύλη IO: P1.1

Z-HOME: είσοδος σήματος προέλευσης στον άξονα Z, που αντιστοιχεί στην είσοδο λογισμικού MACH3 στο λιμάνι IO: P1.2

A-HOME: εισροή σήματος προέλευσης στον άξονα A, που αντιστοιχεί στην είσοδο λογισμικού MACH3 στην πύλη IO: P1.3

PROBE: είσοδος σήματος ρύθμισης εργαλείου, που αντιστοιχεί στην είσοδο λογισμικού MACH3 IO θύρα: P1.4

IN5-IN15: πύλη εισόδου, η πύλη εισόδου IO του λογισμικού MACH3 είναι: P1.5-P1.15

Διασύνδεση μετατροπέα σπινθήρα

Το MKX υποστηρίζει ρύθμιση ταχύτητας σπινθήρα, διεπαφή μετατροπέα ή διεπαφή PWM.

Η έξοδος ελέγχου ταχύτητας της διεπαφής σπινέλ MKX, υποστηρίζει 2 τρόπους: έξοδο αναλογικής τάσης 0-10V· ή έξοδο αναλογικής τάσης 0-5V· ή έξοδο σήματος PWM 5V.
Όταν η αναλογική έξοδος τάσης χρησιμοποιείται για τη ρύθμιση της ταχύτητας, μια τάση συνεχούς ρεύματος πρέπει να εισάγεται στην πλακέτα, και η τιμή

της τάσης συνεχούς ρεύματος καθορίζει τη μέγιστη τιμή τάσης της αναλογικής τάσης εξόδου· για παράδειγμα, η τάση εισόδου συνεχούς ρεύματος: 10V, η αναλογική τάση εξόδου είναι 0-10V Variety.
