Εναλλακτικός μετατροπέας σειράς VFD HY HY04D023B 4kw 400hz εισροή μονοφασική έξοδος 3 φάση 220v

1)Ελέγχος PID, προηγμένος υπολογισμός PID κλειστού κυκλώματος

2) Η εύκολη λειτουργία PLC μπορεί να συνειδητοποιήσει 16 πόδια ταχύτητας και λειτουργία ελέγχου μετατροπέα.

3)Μικρή ροπή ρουτίνας εξόδου 0,5 Hz-150%,

4)Καθίσταται ρυθμιζόμενος με 16KHZ

5) τεχνική AVR, για τη διασφάλιση της ικανότητας φορτίου του μετατροπέα·

6)Διαφορετικές τεχνικές ελέγχου τόσο με συγχρονισμό όσο και με μη συγχρονισμό

7)Με ένα δυνατιόμετρο μπορείτε να ρυθμίσετε την επιθυμητή ταχύτητα περιστροφής.

8) RS485 πύλη επικοινωνίας, υιοθετώντας το πρότυπο διεθνές σύστημα ελέγχου κύκλου MODBUS

9)Υποστηρίζει εξωτερικό έλεγχο δυνατομέτρου,π.χ. συνδέστε τα τερματικά "FOR" και "DCM",από το σύνολο PD001=1

10) Υποστηρίζει λειτουργία mach3 και επικοινωνία RS-485

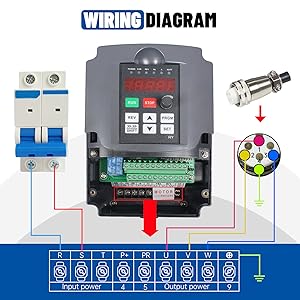

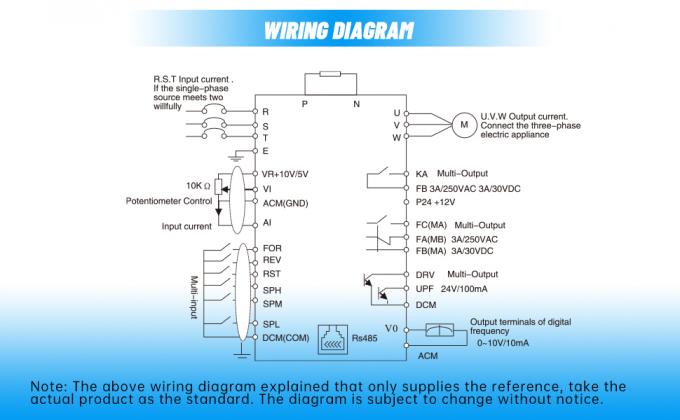

• Το U του VFD = το 1 του σπινδέλου
• Το VFD's V= το 2 του σπινδέλου
• Το W του VFD = το 3 του σπινδέλου
• Σύνδεση οποιουδήποτε "R" & "T" του μετατροπέα στο καλώδιο εισόδου "220VAC".

Προειδοποίηση:

Αν η ταχύτητα του κινητήρα σας δεν είναι 400hz 24000rpm, πρέπει να αλλάξετε τις παραμέτρους κίνησης, στη συνέχεια, συνδέστε 3 φάση κινητήρα, πριν αλλάξετε τις παραμέτρους, χρειάζεστε factory reset, στη συνέχεια, αλλάξτε PD013 σε 8,Τότε μπορείτε να αλλάξετε τις παραμέτρους.

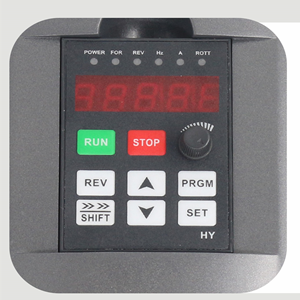

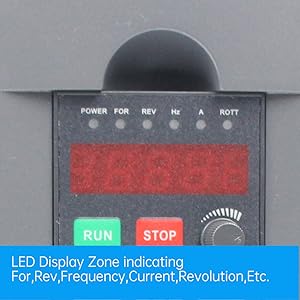

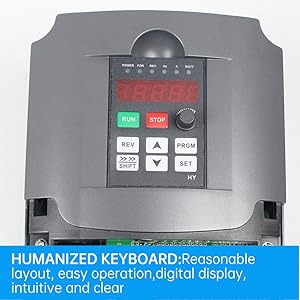

Πλακέτο

• Πάνω: Προοδευτική αύξηση των κωδικών δεδομένων ή λειτουργιών.
• Κάτω.: Σταδιακή μείωση των κωδικών δεδομένων ή λειτουργιών.
• ΔΡΑΣΕΙΣΚλειδί εκτέλεσης
• ΕΣΕΤΕισάγετε τα μενού βήμα προς βήμα, αποθηκεύστε τις παραμέτρους ρύθμισης.
• ΠΡΓΜ: χρησιμοποιείται κυρίως για την αλλαγή της κατάστασης παρακολούθησης, εξόδου στο προηγούμενο μενού.
• ΣΥΜΒΟΥΛΙΑ: Μεταστρέψτε τις παραμέτρους παρακολούθησης στην κατάσταση παρακολούθησης, στο δευτερεύον μενού, μετακινήστε το πλαίσιο δεδομένων στην θέση επεξεργασίας επεξεργασίας.
• ΓΙΟΓ: Κλειστή FOR / REV

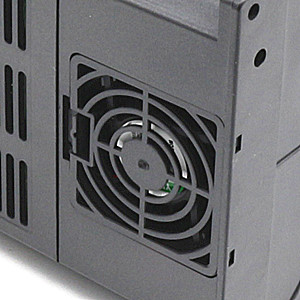

Συνεχή ψύκτης

Ο μετατροπέας είναι εξοπλισμένος με ανεμιστήρα ψύξης συνεχούς ρεύματος, ο οποίος έχει χαμηλό θόρυβο και μεγάλο όγκο αέρα κατά τη διάρκεια της λειτουργίας, το οποίο ευνοεί πολύ την απώλεια θερμότητας και βελτιώνει τη σταθερότητα του προϊόντος κατά την εργασία.

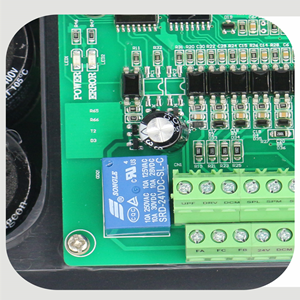

Μεγάλη απόδοση montherboard

Με υπερφόρτωση, σπασμένο ασφαλιστήρα-απόσυρση κινητήρα, υπερεπιτάχυνση, χαμηλή τάση, επανεκκίνηση με γραμμή συχνότητας μετά την στιγμιαία διακοπή, ηλεκτρονικό κύκλωμα, υπερθέρμανση, λειτουργία, άμεση εκκίνηση μετά την ενεργοποίηση,Επαναφορά ελαττώματος, κλειδαριά παραμέτρων PID, ect.

Ο μετατροπέας μας δουλεύει.400Hz 3 φάσης 220VΑν ο 3 φάσης κινητήρας σας είναι 400Hz, μπορείτε να ελέγξετε την προεπιλεγμένη ρύθμιση και να το εκτελέσετε απευθείας.

• pd003=400
• pd004=400
• pd005=400
• pd072=400
• pd144=3000

Εάν ο κινητήρας 220V 3 φάσεων σας είναι50Hz, παρακαλούμε ανατρέξτε στις ακόλουθες ρυθμίσεις.

• pd013=8για να επαναφέρετε τις εργοστασιακές ρυθμίσεις πρώτα
• pd003=50
• pd004=50
• pd005=50
• pd072=50
• pd144=3450
• pd002=1
• pd070=1

Εάν ο κινητήρας 220V 3 φάσεων σας είναι60 Hz, παρακαλούμε ανατρέξτε στις ακόλουθες ρυθμίσεις.

• pd013=8για να επαναφέρετε τις εργοστασιακές ρυθμίσεις πρώτα
• pd003=60
• pd004=60
• pd005=60
• pd072=60
• pd144=3450
• pd002=1
• pd070=1
