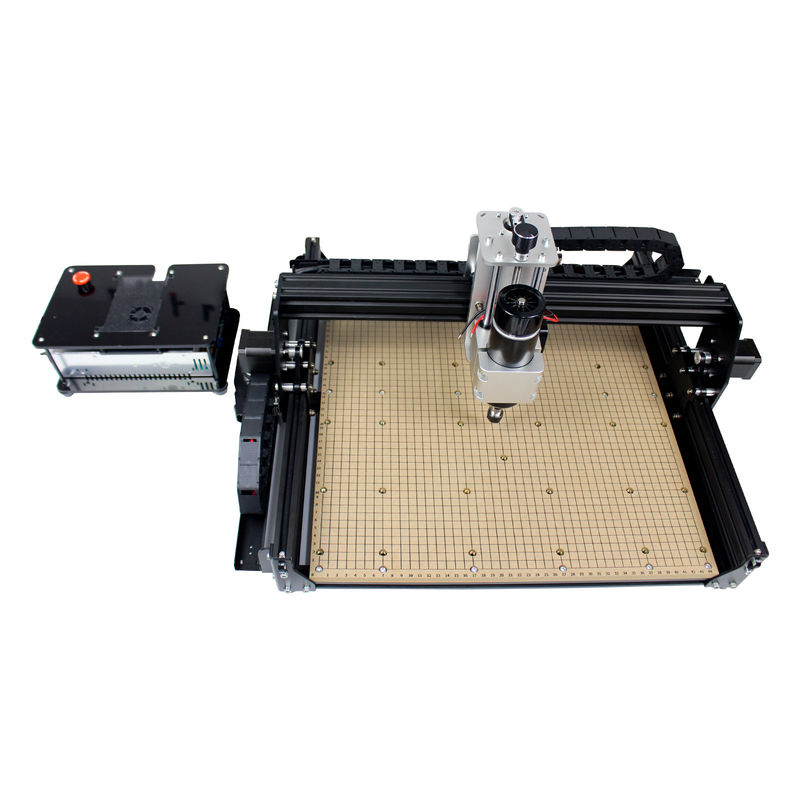

4540 Router Μηχανή χαρακτικής CNC 500W Σπιντέλ 11000rpm 3 άξονες

• 1x 4540 μηχανοκίνητη μηχανή γρίφωσης με διακόπτη
• 1x Λευκός εκτός σύνδεσης ελεγκτής
• 1x 500W αγωγός συνεχούς ρεύματος
• Εργαλείο ανίχνευσης άξονα 1x Z
• 1x Κεφάλαιο ελέγχου με πίνακα ελέγχου, τροφοδοσία και Estop
• 1 x 10pcs Τεχνουργήματα
• 1 x 2G U δίσκος με λογισμικό GRBL
• Άλλα εργαλεία εγκατάστασης/βίδες/μυαλοί σε Τ/καλώδια
• 1 x Εγχειρίδιο χρήστη στα αγγλικά

Χαρακτηριστικά

Εξοπλισμένο με διακόπτες ορίου/αποστολή έκτακτης ανάγκης/καθορισμό εργαλείου

• Ο πίνακας ελέγχου είναι εξοπλισμένος με συσκευή διακόπτη ορίου, η οποία μπορεί να αποτρέψει αποτελεσματικά τα λάθη χαρακτικής που προκαλούνται από υπέρβαση του εύρους χαρακτικής κατά τη λειτουργία της μηχανής χαρακτικής.
• Προσθέστε τη λειτουργία του κουμπιού έκτακτης ανάγκης,αυτή η λειτουργία μπορεί να χρησιμοποιηθεί όταν απαιτείται έκτακτη διακοπή στην εργασία, κάνοντας την εργασία μας ασφαλέστερη και πιο αποτελεσματική.
• Η συσκευή ρύθμισης εργαλείου αποτελείται κυρίως από ένα μπλοκ ρύθμισης εργαλείου και ένα μετρητή αισθητήρα για τον προσδιορισμό της σχετικής θέσης του σφιγκτήρα προς το κοπτήρα.ακριβής ρύθμιση εργαλείου και υψηλή ακρίβεια της θέσης του σήματος εξόδουΟι συσσωρευτές αλιγάτορα είναι ομαλές και επίπεδες, κολλημένες στην κεφαλή του κόπτη σπινέλ, και η δύναμη κοπής διαβάζεται καλά.

Ευρείες εφαρμογές

• Μπορεί να χαραχθεί σε ανοξείδωτο χάλυβα, ξύλο, MDF, ανθρακονήματα, PCB, PVC, δέρμα, χαρτί, ακρυλικό, ρητίνη, κεραμικά προϊόντα, τρόφιμα, μπαμπού, πλαστικό, νάιλον, αντιστρόφιο, χαλκό, πλαξίγγαρο, αλουμίνιο και ούτω καθεξής.
• Αν αλλάξετε το σπιντέλο σε μια 5.5W-40W μονάδα,τότε επίσης μπορεί να χαράξει το χαρτί kraft, ξύλο, δέρμα ((πορτοφόλι), μπαμπού, καουτσούκ.

Αυτό το μηχάνημα μπορεί να χαράξει και να κόψει.

• Μπορεί να κόψει 8mm προϊόντα ξύλου σε μια φορά, πιο εύκολο να δημιουργήσει DIY χειροποίητο.
• Το συνιστώμενο πάχος για κάθε στρώμα ξύλου είναι 1 mm και η ταχύτητα τροφοδοσίας είναι 300 mm/min
• Κόψιμο 8-12 mm MDF (κατηγορία ξύλου) · Ταχύτητα τροφοδοσίας: 300 mm/min·Ταχύτητα κοπής: 100 mm/min
• Κόψιμο του ακρυλικού 2-3 mm: (Ακρυλικός τύπος); Ταχύτητα τροφοδοσίας: 200 mm/min.Ταχύτητα κοπής: 80 mm/min

Αυτό το μηχάνημα μπορεί επίσης να χαράξει μέταλλο, και το βάθος και η ταχύτητα τροφοδοσίας που απαιτούνται για κάθε πέρασμα πρέπει να ρυθμίζονται σύμφωνα με διαφορετικούς τύπους μετάλλων, όσο χαμηλότερη είναι η ταχύτητα, τόσο πιο σταθερό θα είναι το έργο.

• Το συνιστώμενο βάθος για κάθε πέρασμα από ανοξείδωτο χάλυβα είναι 0,1 mm και ο ρυθμός τροφοδοσίας είναι 120 mm/min
• Συστήνεται βάθος κοπής για αλουμίνιο και ορείχαλκο ≤ 0,5 mm και ταχύτητα τροφοδοσίας ≤ 300 mm/min.
• Κόψιμο 1-5 mm Πλάκα αλουμινίου: (Μεταλικός τύπος) · Ταχύτητα τροφοδοσίας: 250 mm/min.Ταχύτητα κοπής: 100 mm/min.

Προσοχή:

• Λόγω της τεράστιας τριβής μεταξύ του κοπτήρα και του μετάλλου, η θερμοκρασία του μετάλλου θα είναι πολύ υψηλή.

Λογισμικό GRBL:

• Το πακέτο μας περιλαμβάνει ένα 2G USB flash drive, μπορείτε να κατεβάσετε το αγγλικό εγχειρίδιο χρήστη και το λογισμικό GRBL από το flash drive.
• Τύποι αρχείων που υποστηρίζονται από το λογισμικό: *.nc, *.ncc, *.ngc, *.tap, *.cnc.
• Λογισμικό που χρησιμοποιήθηκε για τη δημιουργία Gcode:Καρβίδη δημιουργήστε, Artcam, MeshCam, Fusion360, Inkscape κλπ.

Πλεονεκτήματα

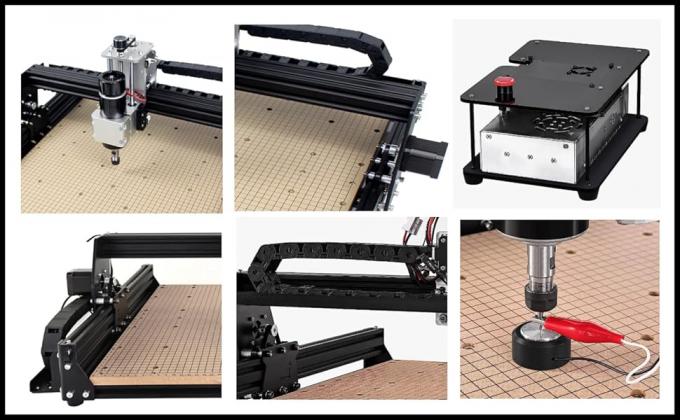

• Χρησιμοποιούμενη καλωδίωση αλυσίδας Drag,τα περισσότερα μοντέλα στην αγορά είναι εξοπλισμένα με καλώδια ανάρτησης που είναι επιρρεπείς σε συγκρούσεις.Αυτή η σχεδίαση είναι απαραίτητη για να εξασφαλιστεί σταθερή λειτουργία.
• Υιοθετώντας ένα σχέδιο διπλού άξονα Y για ταχύτερη ταχύτητα και υψηλότερη απόδοση, αυτό το σχέδιο μπορεί να παρέχει μεγαλύτερη ισχύ και πιο σταθερή λειτουργία
• Το πίνακα τραπεζών από χαρτόνι MDF έχει ομοιόμορφη εσωτερική δομή, η οποία μπορεί να βελτιώσει τη σταθερότητα του μηχανήματος.

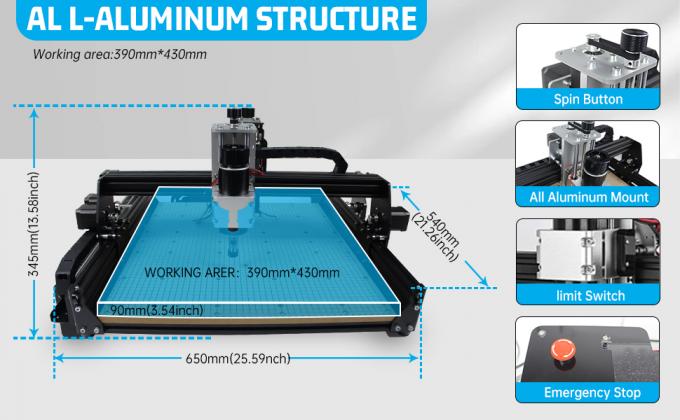

• Ο σχεδιασμός του ολο-αλουμινίου Z-άξονα εξασφαλίζει ότι το μηχάνημα δεν κουνιέται κατά τη διάρκεια της κοπής και είναι σταθερή σε όλη τη διαδικασία
• ΜεΕλέγχος GRBL εκτός σύνδεσης, υποστηρίζει κάρτα SD και κάρτα TF ταυτόχρονα, τυπική χωρητικότητα 1G. Με αυτό το εκτός σύνδεσης ελεγκτή, μπορείτε να ελέγξετε απευθείας τον δρομολογητή CNC χωρίς να τον συνδέσετε στον υπολογιστή σας.
• Μετά την εισαγωγή του αρχείου στην κάρτα SD,το αρχείο χαρακτικής μπορεί να προσδιοριστεί άμεσα. Μπορείτε επίσης να χρησιμοποιήσετε το καλώδιο micro USB για να συνδέσετε την εκτός σύνδεσης πλακέτα χειροκίνητου ελεγκτή στον υπολογιστή σας και να αποθηκεύσετε το αρχείο απευθείας.
• χειροκίνητος χειρισμός: χειροκίνητη ρύθμιση της θέσης των άξονων X, Y, Z ως σημείο εκκίνησης της χαρακτικής,χειροκίνητο άνοιγμα ή κλείσιμο σπινθήρα, χειροκίνητο άνοιγμα ή κλείσιμο ανεμιστήρα ψύξης
• Έγγραφση αρχείου: μετά από εκτός γραμμής αρχείο αποθήκευσης ελεγκτή, μπορεί να συνδέσει την πλακέτα ελέγχου GRBL και την εγγραφή της διαδικασίαςΔεν χρειάζεται να συνδέσεις τον υπολογιστή.
• Αποθήκευση αρχείου: μετά την απενεργοποίηση του ελεγκτή συνδεθείτε με το PC, θα αναγνωριστεί ως USB, συσκευή αποθήκευσης μεγάλης χωρητικότητας, μπορεί να έχει πρόσβαση απευθείας στο αρχείο χαρακτικής.

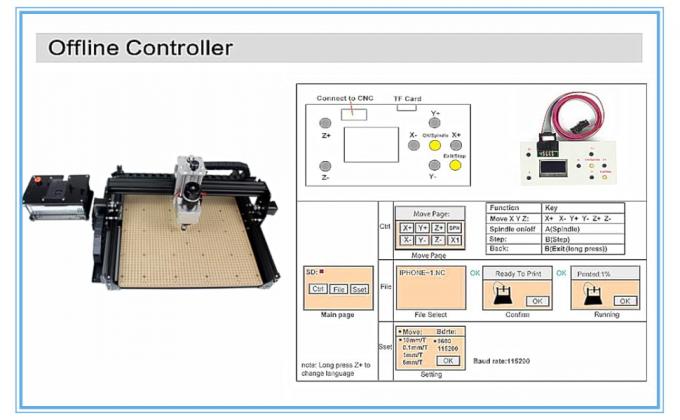

Με λευκό GRBL offline ελεγκτή

Αρχική σελίδα

• Ctrl: Ελέγχος μηχανής. Αρχείο: Χρησιμοποιήστε το αρχείο Gcode. Πατήστε [Y+] [Y-] για να επιλέξετε. Πατήστε [Ok] για να εισαγάγετε

Σελίδα ελέγχου

• X± Y± Z±: Κινούμενος άξονας
• ΟΚ/Σπινδύλα: Σπινδύλα ON/OFF
• Έξοδος/βήμα: αλλαγή βήματος/έξοδος (μακρό πατημα)
• Πώς να αυξήσετε την ισχύ του σπινδέλου: Αφού πατήσετε το κουμπί του σπινδέλου, πατήστε και κρατήστε πατημένο το κουμπί OK και το κουμπί Z+ ταυτόχρονα για να αυξήσετε την ταχύτητα.
• Πώς να μειώσετε το σπινδύλιο: Αφού πατήσετε το κουμπί σπινδύλου, πατήστε και κρατήστε πατημένο το κουμπί ΟΚ και το κουμπί Z ταυτόχρονα για να μειώσετε την ταχύτητα.

Σελίδα αρχείου

• Οι κοινές υποστηριζόμενες μορφές περιλαμβάνουν nc. tex. tap.
• Πατήστε [Y+] [Y-] για να επιλέξετε το αρχείο
• Πατήστε [OK] για να εισέλθετε
• Πατήστε [Ok] για να ξεκινήσετε αν είστε έτοιμοι
• Σημείωση:Παγκόσμια πίεση [Exit] για τη διακοπή της επεξεργασίας
