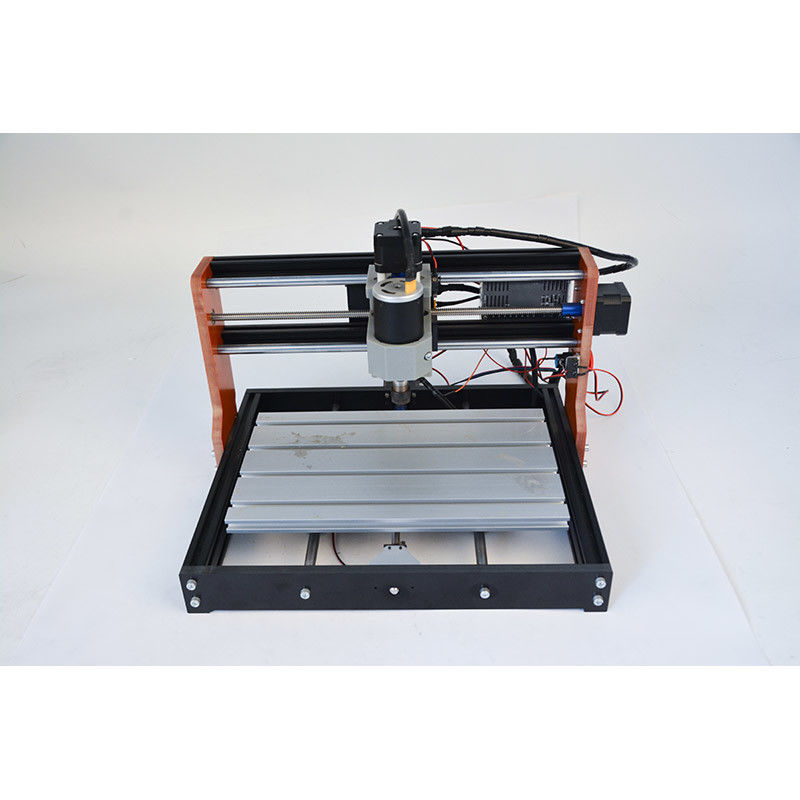

3018 Pro Router Μηχανή χαρακτικής CNC με διακόπτες ορίου και διακοπή έκτακτης ανάγκης

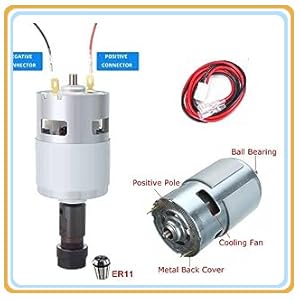

Κινητήρας 775 ατράκτου 100W 10000RPM

• Παράμετροι αυτού του 775 άτρακτος:Κινητήρας άξονα 100W (12-36V) 24V:10000rpm/min
• Διάμετρος οπής τοποθέτησης:τρύπα βίδας M4. Βήμα οπής τοποθέτησης: περίπου 29 mm.
• Ταχύτητα PWM ατράκτου: Υποστήριξη, ισχύς 0-100% ρυθμιζόμενη
• Διάμετρος άξονα: 15mm;
• Διάμετρος κινητήρα(χωρίς μαγνητικό χιτώνιο): 42mm
• Τρυπάνια:10τμχ μύτη 0,1mm, 20 μοίρες, διάμετρος 3,175mm.

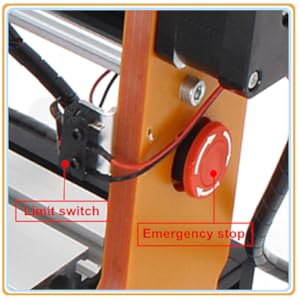

Με διακόπτες E-stop & XYZ Limit

• Το αναβαθμισμένο μηχάνημα cnc 3018 pro είναι μεκουμπί διακοπής έκτακτης ανάγκηςκαιΟριακοί διακόπτες άξονα XYZ.

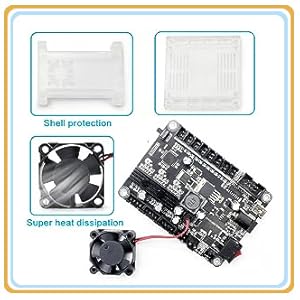

Πλακέτα ελεγκτή GRBL

• Σύνδεση: USB (USB-CH340)
• Λογισμικό: Ελεγκτής GRBL, UniversalGcodeSender
• Τάση εισόδου: 12-24VDC
• Κύριο τσιπ:atmel 328P (arduino nano)
• Τσιπ κίνησης άξονα:MOSFET (σύσταση 24V, ρεύμα: εντός 10Α
• Βηματικός κινητήρας υποστήριξης:12V, μέγιστο ρεύμα 2Α ή λιγότερο συνιστάται εντός 1,5Α και επιπλέον θερμότητα. (Οποιοσδήποτε βηματικός κινητήρας Nema17/Nema23)
• Διασύνδεση ισχύος:Διασύνδεση DC 5,5-2,5 mm
• Υποστήριξη μονάδας 3 ακίδων:υποστήριξη μονάδας 0,5W-20W

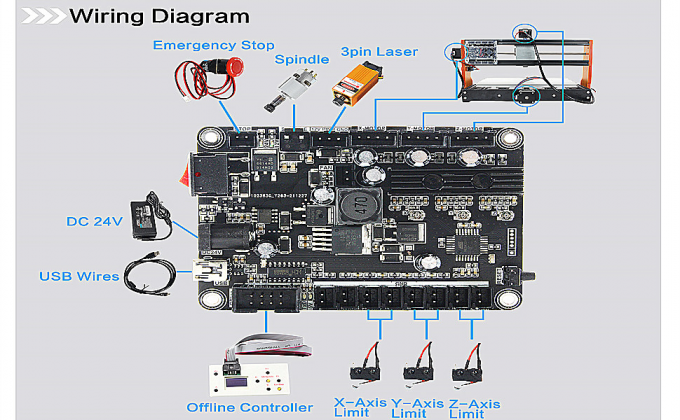

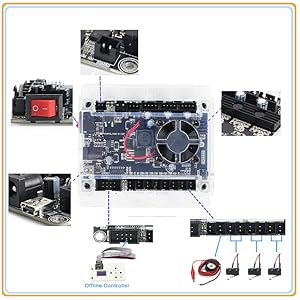

Προδιαγραφές λιμένα

• Limit switch/Probe/Estop port:Θύρα 2 ακίδων βήματος 2,54 mm
• Θύρα σύνδεσης μονάδας:Θύρα 3 ακίδων βήματος 2,54 mm
• Θύρα σύνδεσης άξονα:Θύρα 2 ακίδων VH3,96mm pitch
• Θύρα βηματικού κινητήρα:Βήμα 4 ακίδων 2,54 mm
• Διασύνδεση ισχύος:Διασύνδεση DC 5,5-2,5 mm

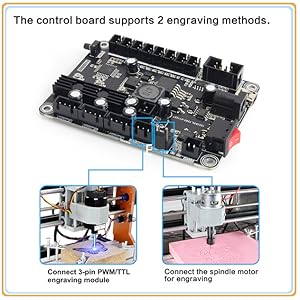

Υποστηρίξτε δύο μεθόδους χάραξης

• Υποστήριξη πλακέτας ελέγχουδύο μέθοδοι χάραξης, μπορούν να υποστηρίξουν μονάδες 24V Spindle Motor και 12V 3A max PWM 3-pins
• Η συσκευασία μας συνοδεύεται από κινητήρα ατράκτου αλλά χωρίς τη μονάδα στην παραπάνω εικόνα.

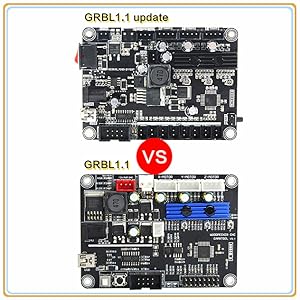

Σε σύγκριση με την παλιά έκδοση

• Προσθέστε τη συνάρτηση τουΟριακοί διακόπτες άξονα Χ/Υ/Ζ, βελτιστοποίησε τη θύρα ορίου XYZ και τη θύρα που είναι συνδεδεμένη με τη συσκευή, διευκολύνοντας την καλωδίωση και τη λειτουργία. Μετά την εγκατάσταση του οριακού διακόπτη, όταν ο άξονας XYZ μετακινηθεί πέρα ​​από τη διαδρομή της μηχανής χάραξης, ο διακόπτης ορίου θα ενεργοποιήσει το μηχάνημα να σταματήσει αυτόματα τη κίνηση.
• Προσθέστε τη συνάρτηση τουκουμπί διακοπής έκτακτης ανάγκης, αυτή η λειτουργία μπορεί να χρησιμοποιηθεί όταν απαιτείται διακοπή έκτακτης ανάγκης στην εργασία, κάνοντας την εργασία μας ασφαλέστερη και αποτελεσματικότερη.
• Προσθέστε τοδιακόπτης κουμπιού λειτουργίαςκαι μετακινήστε το κουμπί του διακόπτη λειτουργίας από κάτω προς τα πλάγια, απλή λειτουργία, περισσότερη ασφάλεια στη διαδικασία χρήσης του μηχανήματος.

Εφαρμογές

• Αναβαθμισμένη μηχανή CNC 3018 PRO Mini CNCμικρό μέγεθος, μικρό βάρος, διεπαφή USB, συστήματα ελέγχου GRBL, εξαιρετικό μηχάνημα δρομολογητή cnc για αρχάριους.
• Η αναβαθμισμένη μηχανή cnc 3018 PRO είναι πολύ εύκολη στην εγκατάσταση, με σταθερή δομή.
• Κύρια εφαρμογή: μπορεί να χαραχθείπλαστικό, ξύλο, ακρυλικό, pvc, pcb, ξύλο και παρόμοια υλικά.μαλακό μέταλλο όπωςχαλκό και αλουμίνιο και άλλα μεταλλικά υλικά, αλλά δεν μπορεί να χαράξει σκληρό μέταλλο, νεφρίτη ή άλλη πολύ σκληρή υφή των αντικειμένων.
• Εάν αλλάξετε τον άξονα σε μια μονάδα, τότε μπορείτε επίσης να χαράξετε τοχαρτί κραφτ, ξύλο, δέρμα (πορτοφόλι), μπαμπού, καουτσούκ.

Περισσότερα Q&A

Ε: Ο άξονας Χ, Υ και Ζ του μηχανήματος δεν μπορεί να μετακινηθεί, τι πρέπει να κάνω;

Α: Πρώτα ελέγξτε εάν τα καλώδια είναι σωστά συνδεδεμένα, εάν είναι πατημένος ο διακόπτης τροφοδοσίας του πίνακα ελέγχου και, στη συνέχεια, ελέγξτε εάν ο σύνδεσμος είναι απενεργοποιημένος.

Ε: Τι πρέπει να κάνω εάν η πλακέτα ελέγχου δεν μπορεί να συνδεθεί; Α: Βγείτε από το λογισμικό, αποσυνδέστε το καλώδιο και επανασυνδέστε το. Ή ενημερώστε το υλικολογισμικό.

Ε: Πώς να τροποποιήσετε τις παραμέτρους όταν είναι ενεργοποιημένος ο διακόπτης ορίου;

Α: Εισαγάγετε εντολές 21=1 και 22=1.

Ε: Η χαραγμένη εικόνα είναι αντίστροφη, τι πρέπει να κάνω;

Α: Εισαγάγετε 3=2 ή RST=*εντολή

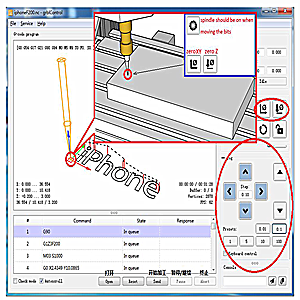

Λογισμικό GRBL

• Το δέμα μας περιλαμβάνει αΜονάδα flash USB 4G, μπορείτε να κατεβάσετε τοαγγλικό εγχειρίδιο χρήστη και λογισμικό GRBLαπό τη μονάδα flash.
• Μορφές αρχείων που υποστηρίζονται από το λογισμικό:*.nc, *.ncc, *.ngc, *.tap,*.txt και *.cnc.
• Λογισμικό που χρησιμοποιείται για τη δημιουργία Gcode:Carbide Create, Artcam, MeshCam, Fusion360, Inkscape κ.λπ.
